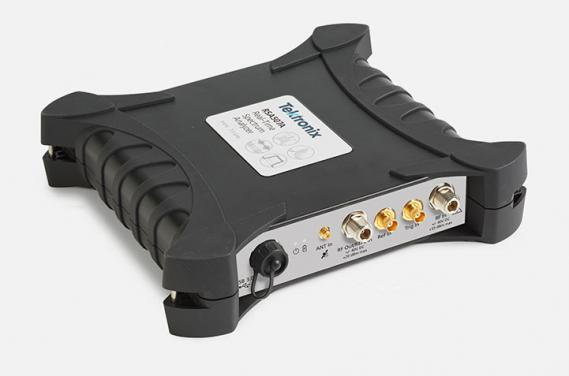

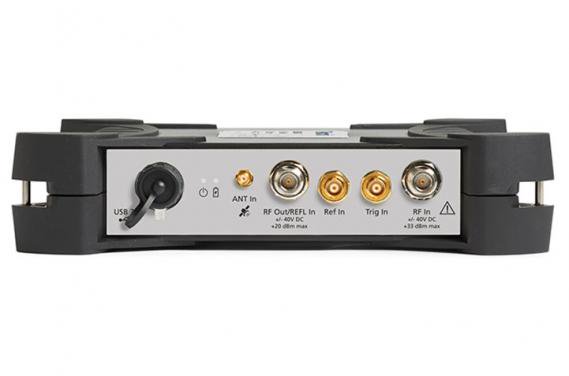

RSA500A系列USB頻譜分析儀

　　RSA500 系列：具有卓越的堅固耐用性堅固耐用的便攜式實時態勢感知系統，讓您隨時隨地掃描、分析和記錄射頻信號，是您的優秀選擇。

　　●高達 18 GHz 的頻率覆蓋范圍

　　●40 MHz 實時信號采集帶寬

　　●電池或傳輸線供電

　　●1.1 千克(2.43 磅)

　　●可選的跟蹤源

　　RSA500A系列USB頻譜分析儀在堅固耐用、電池供電的儀器中提供了高性能便攜式頻譜分析功能。

　　功能和特點

　　●9 kHz 至 3.0/7.5/13.6/18.0 GHz 頻率范圍覆蓋了各種分析需求

　　●40 MHz 采集帶寬支持實時分析，捕獲瞬態信號，進行矢量分析

　　●高速全頻寬掃描(70 GHz/秒)，便于快速設置和發現

　　●標準 GPS/GLONASS/北斗接收機，用于繪制地圖

　　●選配跟蹤發生器，執行增益/損耗、天線和電纜測量

　　●DataVu-PC 軟件能夠在可變帶寬中實現多臺記錄

　　●滿足 Mil-Std 28800 Class 2 環境、沖擊和振動規范，適用于嚴酷的工作條件

　　●內置電池，延長現場操作時間

　　●SignalVu-PC 軟件提供了實時信號處理及 DPX? 頻譜/三維頻譜圖，最大限度地縮短搜尋瞬態信號和干擾所需的時間

　　●EMC/EMI 預認證和故障排除 - CISPR 檢波器、預定義標準、限制線、輕松設置附件、環境捕獲、故障分析和報告生成

　　●100% 檢測概率捕獲持續時間最短 15 μs 的信號，保證您每次問題發生時一次就能看到問題

　　●標配應用編程接口，用來開發自定義程序。

　　應用

　　●通用頻譜分析

　　●無線網絡安裝及維護

　　●頻譜監控

　　●頻譜管理

　　●干擾搜尋

　　●EMI/EMC 一致性檢查和故障排除

　　●頻譜操作

　　●輻射危害 (RADHAZ) 測試

　　●排放控制 (EMCON) 監控

　　●信號智能 (SIGINT) 監控

　　RSA500 系列為您節省時間，助您馬到成功

　　RSA500 系列提供了實時頻譜分析功能，解決頻譜管理人員、干擾搜尋人員和網絡維護人員面臨的問題，他們需要追蹤查找困難的干擾源，維護 RF 網絡，保留工作記錄。系統核心是基于 USB 的射頻頻譜分析儀，它捕獲 40 MHz 實時帶寬，在嚴酷環境中實現優異的保真度。由于 70 dB 無雜散動態范圍及高達 18.0 GHz 的頻率范圍，您可在測量結果中檢查關心的所有信號，可信度頗高。USB 外形使您的手中不再負重，而代以輕便的 Windows平板電腦或筆記本電腦。您手里拿著的是輕便的 PC，而不是很重的頻譜分析儀，您可以行動起來更快，電池續航時間更長，完成工作更迅速。

　　選配跟蹤發生器可以測量增益/損耗，迅速測試濾波器、雙工器和其他網元，您可以按需增加電纜和天線的 VSWR、回波損耗、故障測距、電纜損耗等測量。

　　SignalVu-PC 軟件在現場提供豐富的分析功能

　　與 RSA500 配合工作的是一款強大的程序 — SignalVu-PC，這是泰克傳統頻譜分析儀的基礎。SignalVu-PC 提供了以前高性能電池操作解決方案中沒有提供的深入分析功能。DPX? 頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口，也可以使用標配的應用編程接口 (API)，其提供了一套豐富的命令和測量功能。免費 SignalVu-PC 程序的基本功能不可小覷。下面顯示了基本版本測量。

　　RSA500A 與 SignalVu-PC 相結合，提供高級現場測量功能

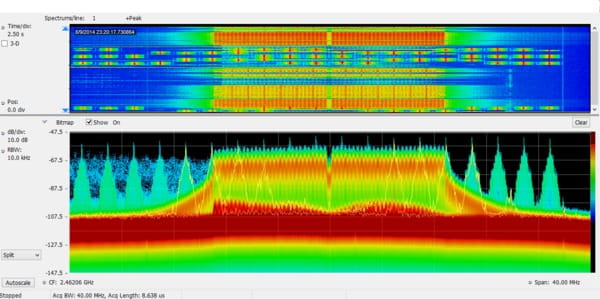

　　由于 40 MHz 實時帶寬，獨特的 DPX? 頻譜/頻譜圖顯示干擾信號或未知信號發生的每個時點，支持的最短持續時間可達 15 μs。下圖顯示了 WLAN 傳輸(綠色和橙色)，屏幕中重復出現的窄信號是藍牙接入探頭。頻譜圖(屏幕上方部分)在時間上把這些信號清楚地分開，顯示任何信號碰撞。

　　通過無人值守的模板監測功能，可以方便地找到意外的信號?？梢栽?DPX? 頻譜畫面上創建一個模板，在每次違規時采取相應操作，包括停止采集、保存圖片、保存采集或發送聽得到的告警聲。在下圖中，模板中紅色位置發生了模板違規，因此將保存屏幕圖片。模板測試可以用于無人值守監測，在播放記錄的信號時，可以在相同信號上測試不同的違規。

　　標配 SignalVu-PC 軟件可以迅速簡便地完成尋向和信號強度測量。在下圖中，通過使用推薦的第三方 Alaris 智能天線，羅盤持續監測天線方向，同時信號強度監測儀執行測量，用聲音表明信號強度。在與 SignalVu-PC 的 MAP 選項結合使用時，信號強度和方位角自動放在選擇的地圖上。

　　跟蹤發生器(RSA500 的選項04) 通過SignalVu-PC控制。下面顯示了 800 MHz 至 3 GHz 的帶通濾波器。選項 SV60 增加了回路損耗、電纜損耗和遠程故障。
