DMM7510萬用表(Keithley吉時利 DMM7510數采萬用表)

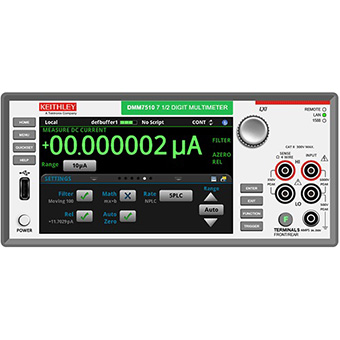

　　吉時利DMM7510 7位半觸摸屏數采萬用表

　　DMM7510型儀表是集高精度數字萬用表、圖形觸摸顯示屏、高速高分辨率數字化儀優勢于一體的業界第一款圖形采樣萬用表。數字化儀使得DMM7510具有前所未有的信號分析靈活性;5英寸電容觸摸顯示屏使得它易于觀察、交互和測量，具有雙指縮放的簡潔性。這個高性能和高易用性組合可以使用戶對測試結果進行更深入的洞察。利用內建1MS/s數字化儀捕捉波形利用DMM7510 的電壓或電流數字化函數，波形和瞬態事件的捕獲和顯示將變得更加容易。內建采樣速率高達1MS/s的18位數字化儀使得無需使用單獨儀器就可以采集波形。數字化函數與直流電壓和電流函數使用同一量程，提供出眾的動態測量范圍。此外，電壓數字化函數使用相同的直流電壓輸入阻抗(10GΩ或10MΩ)電平，從而大幅降低待測器件的負擔。

　　? 高精度萬用表，具有3位半至7位半分辨率

　　? 1年直流電壓基本準確度為14 PPM

　　? 100mV、1Ω和10μA量程提供低電平信號測量所需的靈敏度

　　? 進行高精度低電阻測量，具有偏移補償電阻、4線和干電路功率

　　? 通過1MS/s數字化儀捕捉和顯示波形或瞬態事件

　　? 更大的內存緩沖器;以標準模式存儲1100萬個讀數或以壓縮模式存儲2750萬個讀數

　　? 自動校準特性實現溫度和時間漂移最小化，從而提高精度和穩定性

　　? 通過5英寸高分辨率觸摸屏界面可以顯示更多

　　? 通過前面板的USB存儲端口可以快速保存讀數和屏幕圖像

　　? 多個連接選項：GPIB, USB，與LXI兼容的LAN接口

　　? 2年規范允許更長的校準周期

　　高度自信地進行苛刻測量

　　DMM7510的設計充分利用吉時利的低電平測量專長。低噪聲輸入級和32位A/D轉換器等特性，使得該儀器能提供通常只有計量級儀器才具有的直流精度，但價格只是這些解決方案的一半左右。DMM7510的100mV、10Ω和10μA量程為當今苛刻的電子設計提供低信號測量所需的靈敏度。除了1年和2年高精度規范，其自動校準功能確保校準周期之間的更大精度。

　　15個測量函數

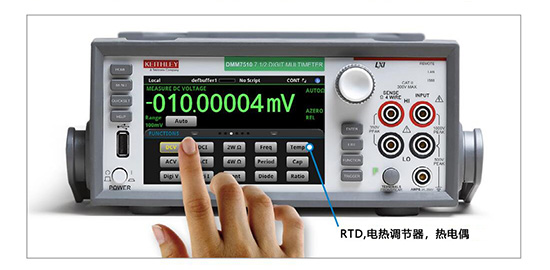

　　DMM7510提供15個測量功能。除了數字化電壓和電流函數，它還包括電容、交流電壓和交流電流、溫度(RTD、電熱調節器和熱電偶)、2線和4線電阻、干電路電阻、周期、頻率、二極管測試和直流電壓比。該儀器的扁平菜單結構允許快速配置并提高可用性。其直覺設計允許用戶學習怎樣操作儀器，以及更迅速、更有信心地開始器件測量。

　　靈活的系統集成與編程

　　為了給用戶提供最大的編程靈活性并簡化多儀器測試系統配置，DMM7510包含功能強大的吉時利測試腳本處理器(TSP?)系統和SCPI編程方式。嵌入式腳本能力允許直接在儀器上運行功能強大的測試腳本，無需外部PC控制器。這些測試腳本是完整的測試程序，它們基于易用、高效和簡潔的腳本語言Lua 。腳本是儀器控制指令和/或程序語句的集合。程序語句控制腳本執行并提供變量、函數、分枝、環路控制等功能。這使得用戶可以創建功能強的測量應用，從而大幅縮短開發時間。測試腳本可能包括可由傳統編程語言(包括決策算法)執行的任意程序序列，因此該儀器可以管理測試的方方面面，無需與PC進行決策溝通。這避免了因GPIB、以太網或USB流量擁擠而引起的延遲，并大幅縮短整個測試時間。

　　TSP技術還提供“主機更少的通道擴展”。TSP-Link通道擴展總線和100 Base T以太網電纜，允許多部DMM7510儀器與TSP支撐的其他儀器以主從配置方式進行連接，因此，它們可以作為一個集成系統而運行。這些儀器包括2450型和2460型交互數字源表源測量單元(SMU)儀器、2600B系列數字源表源測量單元(SMU)儀器以及3700A系列開關/萬用表系統。TSP-Link支持在每個GPIB或IP地址配置多達32部儀器，因此很容易擴展系統滿足應用需求。

　　當進行程控編程時，標準SCPI編程方式支持DMM7510新特性的利用。此外，該儀器與許多其他數字萬用表使用的SCPI語言代碼兼容。這個代碼兼容性避免了新儀器進行能力升級時遇到的重寫代碼問題。
