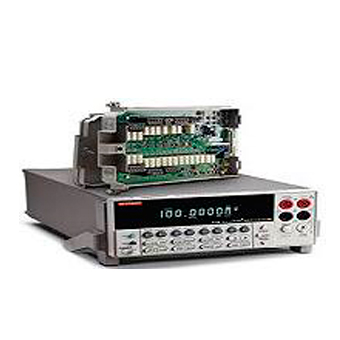

吉時利2790數字源表開關系統

　　KEITHLEY吉時利2790系列數字源表開關系統為用戶提供了一個高壓、多通道電阻測量解決方案，能夠快速、簡潔地實現安全氣囊充氣機的電氣檢查以及其他汽車電子測試等應用。吉時利2790是目前唯一一款將絕緣電阻和導線連通性測量所需的供電、測量、信號路由功能基于一體的商用儀器，具有緊湊而超值的封裝結構。通過使用插件式電源/開關模塊，2790提供了可編程的高壓與低電流源，支持多通道之間的開關切換。這種獨特的多功能集成式設計，為汽車安全氣囊充氣機以及其它汽車電子測試應用建立了新的高性價比標準。

　　吉時利2790-H是專為低、高電壓電阻(10M歐姆到1G歐姆)測量應用而設計的單模塊系統。該“標配”系統為單座測試臺中的單/雙級氣囊充氣機的電氣測試提供了全套功能(例如，測試臺每次只測試一個單級或雙級氣囊充氣機)。外加7702型40通道差分多路復用模塊(2700系列開關/測試方案的一部分)，2790-H與7702模塊配合使用，為更高通道數的應用開辟了道路，例如連接頭的hi-pot/連通性測試、高達500V (內置電源) 多至40通道的設備與配電器件測試等。

　　吉時利2790-L是專門針對希望將高壓供電/電阻測量和低電流供電/電阻測量分別在兩個單獨模塊中實現的應用而設計的。該模塊的研發本意是針對聯合測試的應用，例如包括開關或其它輔助器件測試在內的方向盤、座椅總成或充氣機電氣安全檢測。

　　吉時利2790-HH是一款專門針對需要高壓“吸入”并行測試的應用而配置的系統。與2790-H類似，2790-HH專為低電流和高電壓電阻測量應用而設計，并且可以測試單級或雙級氣囊充氣機。如果與兩個插件模塊配合使用，它也能夠每次測試兩個充氣機，大大提高了測試產能。

　　吉時利2790-HL是專門針對希望將高壓供電/電阻測量和低電流供電/電阻測量分別在兩個單獨模塊中實現的應用而設計的。該模塊的研發本意是針對聯合測試的應用，例如包括開關或其它輔助器件測試在內的方向盤、座椅總成或充氣機電氣安全檢測。

　　吉時利2790-A是專門針對低、高電壓電阻(1M歐姆到10G歐姆)測量應用而設計的單模塊系統。外加7702型40通道差分多路復用模塊(2700系列開關/測試方案的一部分)，2790-A與7702模塊配合使用，為更高通道數的應用開辟了道路，例如連接頭的hi-pot/連通性測試、高達500V(內置電源)多至40通道的設備與配電器件測試等。

KEITHLEY2790系列特點：

◆連通性以及hi-pot類泄漏電阻測量的單套儀器解決方案

◆程控恒壓源(50-500V)支持快速的高阻測量

◆程控恒流源(0-50mA)帶小功率電路鉗位功能，防止低阻測量時被測元器件的老化或損壞

◆模塊化結構適用于單或雙氣囊測試、單座或雙座測試臺以及器件/信號混合測試等應用

◆可擴展的多路復用通道適合于多針腳測試

◆內置的六位半數字多用表具有多種功能以及寬幅的量程

◆智能的自動控制功能，便于和外部測試硬件配套使用

◆GPIB、RS-232以及數字I/O接口，提供靈活的控制選擇

◆SCPI(程控儀器標準指令)可編程，可輕松實現代碼開發及后續升級

◆2年的模塊校準期，最大限度降低了用戶的維護費用以及系統停機開銷

隨機附件

使用手冊(CD)

交流電源線

小型平頭螺絲刀
