吉時利2401數字源表：低壓測試設計

　　吉時利2401低壓數字源表是吉時利2400系列數字源表家族的新成員，專為需要緊密耦合源和測量的低壓測試應用設計。2401數字源表是市面上價格最實惠的精密SMU儀器并提供了用獨立可編程電源和數字萬用表實現系統和測試臺配置的一種20W I-V源/測量的經濟實用方案。

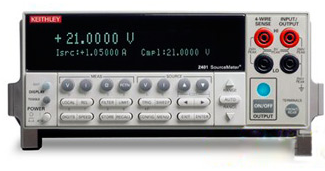

　　吉時利2401低壓數字源表

　　類似于所有2400系列數字源表，2401數字源表具有精密電壓源和電流源以及測量能力(1μV–20V和10pA–1A)。2401數字源表既是高度穩定的直流電源也是真儀器級的5位半萬用表。直流電源的特性包括低噪聲、高精度和回讀。萬用表的功能包括高可重復性和低噪聲。最終實現了緊湊的單通道直流參數測試儀。在使用中，2401數字源表可以用作電壓源、電流源、電壓表、電流表和歐姆表。

　　市面上最實惠的精密SMU(源測量單元)

　　吉時利2401數字源表是市面上價格最實惠的精密SMU儀器并提供了用獨立可編程電源和數字萬用表實現系統和測試臺配置的一種20W I-V源/測量的經濟實用方案。2401數字源表還提供了精密可編程電源在應用中無法實現的準確度、信號范圍、源設置或回讀分辨率的一種可選經濟方案。

　　與吉時利2400系列其它儀器類似，吉時利2401數字源表能為用戶提供完全一致的準確度、速度和測量功能。2401數字源表與2400系列其它產品共用同一個操作代碼庫，所以2401數字源表能像其它2400數字源表系列儀器一樣在量程邊界內工作和編程。2401數字源表和2400之間僅有的功能差異是2401數字源表不帶200V源和測量量程以及背板數字I/O端口能力。(可還是帶有DB-9連接器以提供測試夾具互鎖信號。)

　　吉時利2401低壓數字源表的應用

　　電信、半導體、計算機、汽車和醫療行業的組件和模塊制造商會發現2401數字源表非常適于寬范圍的特性分析和生產測試應用。20V@1A輸出使2401數字源表非常適于分析光伏(太陽能)電池、高亮度LED(HBLED)、低壓材料、CMOS電路和低功率半導體器件的電流-電壓(I-V)性能，以及這些器件的電阻測量。

　　2401數字源表非常適于HBLED和光伏電池等具有3個或更多端子的器件應用中用作柵極偏壓，以降低系統硬件總成本。2401數字源表還為本質上面向低電壓應用的低壓材料和器件(包括石墨烯與其它納米型和MEM型結構)特性分析提供充足的量程。

　　典型應用

　　?高亮度LED(直流和脈沖)

　　?光伏電池效率(源和阱)

　　?精密直流電源/電流測量

　　?離散半導體器件

　　?無源器件

　　?激光二極管、激光二極管模塊、LED、光電檢測器

　　?連接器、開關、繼電器

　　?低電壓/電阻

　　?LIV

　　?IDDQ

　　?I-V特性分析

　　2401數字源表如上圖所示：

　　?1μV–20V和10pA–1A精密電壓源和電流源以及測量功能

　　?五合一(IV源、IVR測量)

　　?源和阱(4象限)工作

　　?0.012%基本測量準確度和5位半分辨率

　　?2線、4線和6線遠端電壓源和測量感測

　　?1700讀數/秒@4位半精度，通過GPIB

　　?標準SCPI GPIB、RS232和吉時利觸發鏈接接口

　　?吉時利LabTracer 2.0 I-V曲線跟蹤應用軟件
