吉時利2400-LV型數字源表的測試功能

　　吉時利數字源表系列特別適用于需要精密電壓源和電流源驅動，同時進行電流與電壓測量的測試應用。所有源表都提供精密的電壓和電流源測量能力。每個源表均由一個高穩定的直流源和一個真儀器級的5位半多功能表組成。該電源特性包括：低噪聲，高精度和回讀功能。萬用表功能包括高重復性和低噪音。其結果形成了一個緊湊的單通道直流參數測試儀。在操作中，這些儀器可以作為一個電壓源，電流源，電壓表，電流表和歐姆表。通信、半導體、計算機、汽車與醫療行業的元件與模塊制造商都將發現，數字源表對于各種特征分析與生產過程測試都極具實用價值。

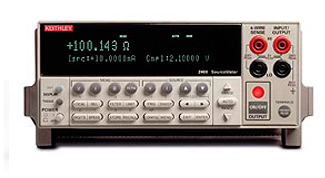

　　吉時利2400-LV型數字源表

　　?*吉時利 2400系列提供寬動態范圍：10pA to 10A, 1μV to 1100V, 20W to 1000W

　　* 四象限工作

　　* 0.012%的精確度，5?的分辨率

　　* 可程控電流驅動和電壓測量鉗位的 6位線電阻測量

　　* 在4?數位時通過GPIB達1700讀數/秒

　　* 內置快速失敗/通過測試比較器

　　* 可選式接觸檢查功能

　　* 數字I/O提供快速分選與機械手連接 GPIB, RS-232, 和觸發式連接面板。

　　此電源的特性包括 低噪聲、精密和回讀。此萬用表的功能包括可重復性高 和低噪聲。最終形成了緊湊、單通道、直流參數測試儀。 在工作時，這些儀器能用作電壓源、電流源、電壓表、電 流表和歐姆表。通信、半導體、計算機、汽車和醫療行業 的組件和模塊制造商會發現吉時利數字源表是適于特 性分析和生產測試等廣泛應用的重要源表。

　　主要特性：

　　集5臺儀器的功能于一體(IV源、IVR 測量)

　　6種模式：20W~100W直流、1000W脈沖、1100V至1μV、10A至10pA

　　源和阱(4象限)工作

　　0.012%基礎測量精度(6位半分辨率)

　　2線、4線和6線遠程電壓源和測量感測

　　1700讀數/秒(4位半分辨率)，通過GPIB

　　通過/失效比較器用于快速排序/分選

　　提供高速感測線接觸檢查功能

　　可編程DIO端口用于自動化/處理程序/探針控制

　　標準SCPI GPIB、RS232和吉時利觸發鏈路接口

　　吉時利LabTracer 2.0版I-V曲線跟蹤應用軟件

　　典型應用

　　設備：

　　分立半導體器件

　　無源器件

　　瞬變抑制器件

　　IC、RFIC、MMIC

　　激光二極管、激光二極管模塊、LED、光檢測器

　　電路保護器件：TVS、MOV、保險絲等

　　氣袋

　　連接器、開關、繼電器

　　測試：

　　漏電

　　低電壓/電阻

　　LIV

　　IDDQ

　　I-V特性分析

　　隔離和印制線電阻

　　溫度系數

　　正向電壓、反向擊穿、漏電流

　　直流參數測試

　　直流電源

　　HIPOT

　　絕緣耐壓測試序列舉例

　　緊湊集成儀器的優點

　　通過在單臺裝置中連接源和測量電路，這些儀器能 提供多種優于單獨的源和測量儀器構建的系統。例如， 它們極大地縮短了測試站開發，建立和維護所需的時 間，同時降低了購買系統的整體成本。通過去除與使用 多臺儀器相關的復雜同步和連接問題，它們簡化了測試 過程本身。而且，緊湊的半機架尺寸節省了測試架或測試臺的寶貴“空間”。

　　集5種儀器功能于一體(IV源、IVR測量)

　　源測量儀器的精密耦合特點相對分立儀器具有許多優點。例如，它具有更短的測試時 間，通過減少GPIB的流量并簡化了遠程編程接口。它還保護被測設備在偶爾過載、熱失控 等情況下不被損壞。電流源和電壓源都可設置回讀使器件測量完整性最大化。如果回讀 達到可編程容限的極限，那么該源就被鉗位在此極限，從而提供錯誤保護。
