吉時利2450數字源表有什么用途？

      吉時利數字源表系列專用于要求緊密結合源和測量 的測試應用。全部數字源表型號都提供精密電壓源和電 流源以及測量功能。每款數字源表既是高度穩定的直流 電源也是真儀器級的6位半萬用表。此電源的特性包括 低噪聲、精密和回讀。此萬用表的功能包括可重復性高 和低噪聲。最終形成了緊湊、單通道、直流參數測試儀。 在工作時，這些儀器能用作電壓源、電流源、電壓表、電 流表和歐姆表。通信、半導體、計算機、汽車和醫療行業 的組件和模塊制造商會發現吉時利數字源表是適于特 性分析和生產測試等廣泛應用的重要源表。

      Keithley吉時利2410型高壓源表功率為20W，能夠提供和測量從±5μV(源)和±1μV(測量)到±1100V的電壓，及從±10pA到±1A的電流。由于具有較高的電壓源范圍，2410非常適合于電阻和電壓系數測試、變阻器、高壓二極管、開關、齊納管、射頻二極管和整流器的測試。2410在提供1100V電壓的同時能夠測量20mA的電流，具有精確測試所需的特殊分辨率。 　　

      Keithley吉時利2420型高壓源表功率為60W，能夠提供和測量從±5μV(源)和±1μV(測量)到±60V的電壓，以及從±100pA到±3A的電流。

      2420的生產測試應用必須在較高電流情況下進行測試的電阻和電阻網絡、熱敏電阻、太陽能電池、普通電池。 　　

      Keithley吉時利2425型100W源表將2420的電壓范圍擴展到100V，在1A的電流范圍內具有100W的測量功率。與2420型高壓源表一樣，2425也具有3A電流60W功率的測量能力。2425是針對中等功率器件(例如DC-DC轉換器)、電源和其他需要60W和100W總直流功率元件的生產測試而設計的。

　　Keithley吉時利2410型高壓源表功率為20W，能夠提供和測量從±5μV(源)和±1μV(測量)到±1100V的電壓，及從±10pA到±1A的電流。由于具有較高的電壓源范圍，2410非常適合于電阻和電壓系數測試、變阻器、高壓二極管、開關、齊納管、射頻二極管和整流器的測試。2410在提供1100V電壓的同時能夠測量20mA的電流，具有精確測試所需的特殊分辨率。 　　

      Keithley吉時利2420型高壓源表功率為60W，能夠提供和測量從±5μV(源)和±1μV(測量)到±60V的電壓，以及從±100pA到±3A的電流。2420的生產測試應用必須在較高電流情況下進行測試的電阻和電阻網絡、熱敏電阻、太陽能電池、普通電池。 　　

      Keithley吉時利2425型100W源表將2420的電壓范圍擴展到100V，在1A的電流范圍內具有100W的測量功率。與2420型高壓源表一樣，2425也具有3A電流60W功率的測量能力。2425是針對中等功率器件(例如DC-DC轉換器)、電源和其他需要60W和100W總直流功率元件的生產測試而設計的。

　　主要特性：

　　●集5臺儀器的功能于一體(IV源、IVR 測量)

　　●6種模式：20W~100W直流、1000W脈沖、1100V至1μV、10A至10pA

　　●源和阱(4象限)工作

　　●0.012%基礎測量精度(6位半分辨率)

　　●2線、4線和6線遠程電壓源和測量感測

　　●1700讀數/秒(4位半分辨率)，通過GPIB

　　●通過/失效比較器用于快速排序/分選

　　●提供高速感測線接觸檢查功能

　　●可編程DIO端口用于自動化/處理程序/探針控制

　　●標準SCPI GPIB、RS232和吉時利觸發鏈路接口

　　●吉時利LabTracer 2.0版I-V曲線跟蹤應用軟件(下載)。

　　典型應用

　　設備：

　　●分立半導體器件

　　●無源器件

　　●瞬變抑制器件

　　●IC、RFIC、MMIC

　　●激光二極管、激光二極管模塊、LED、光檢測器

　　●電路保護器件：TVS、MOV、保險絲等

　　●氣袋

　　●連接器、開關、繼電器

　　測試：

　　●漏電

　　●低電壓/電阻

　　●LIV

　　●IDDQ

　　●I-V特性分析

　　●隔離和印制線電阻

　　●溫度系數

　　●正向電壓、反向擊穿、漏電流

　　●直流參數測試

　　●直流電源

　　●HIPOT

　　●絕緣耐壓測試序列舉例

　　緊湊集成儀器的優點

　　通過在單臺裝置中連接源和測量電路，這些儀器能 提供多種優于單獨的源和測量?jī)x器構建的系統。例如， 它們極大地縮短了測試站開發，建立和維護所需的時 間，同時降低了購買系統的整體成本。通過去除與使用 多臺儀器相關的復雜同步和連接問題，它們簡化了測試 過程本身。而且，緊湊的半機架尺寸節省了測試架或測試臺的寶貴“空間”。

　　集5種儀器功能于一體(IV源、IVR測量)

　　源測量?jī)x器的精密耦合特點相對分立儀器具有許多優點。例如，它具有更短的測試時 間，通過減少GPIB的流量并簡化了遠程編程接口。它還保護被測設備在偶爾過載、熱失控 等情況下不被損壞。電流源和電壓源都可設置回讀使器件測量完整性最大化。如果回讀 達到可編程容限的極限，那么該源就被鉗位在此極限，從而提供錯誤保護。

　　I-V特性分析

　　所有數字源表均提供4象限工作。工作在第1和第3象限時，作為電源向負載輸出 功率。工作在第2和第4象限時，作為阱(負載)吸收能量。在源或阱工作期間都能測 量電壓、電流和電阻。

　　自動化以提高速度

　　吉時利數字源表提高了生產測試的效率。它 能在提供電壓源或電流源的同時進行測量，無需 更改連接，因此適合于在不間斷生產環境中可靠 地工作。為了提供生產應用所需的吞吐率要求， 數字源表具有許多內建功能因而能運行復雜的 測試序列，無需速度較低的計算機控制或GPIB通 信。

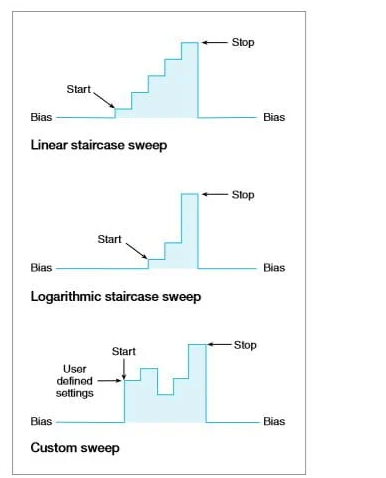

　　標準掃描和定制掃描

　　掃描方案采用自動化鉤子極大加快 了測試。三種基本掃描波形可設置為單事件或連 續工作，因而非常適于I/V、I/R、V/L和V/R特性分 析。

　　●-線性階梯掃描：從起始電平到終止電平使用相等的線性步長

　　●-對數階梯掃描：按照每十個單位指定的步數按對數量比例進行掃描

　　●-定制掃描：通過指定測量點的數量和每個點的輸出電平，支持設立專用掃描

　　●-達1700讀數/秒(4位半分辨率)，至GPIB總線

　　●-5000個讀數可以存儲在非易失緩沖存儲器中

　　內建測試定序儀(源存儲器列表)

　　源存儲器列表提供了更快捷、更方便的測試，您能設置和執行多達100種不同的測試并 能實現無PC干預的運行。

　　●-存儲多達100種儀器配置，每種均包含源設置、測量設置、通過/失效標準等。

　　●-通過/失效極限測試速度達500μs/測試點

　　●-板上比較器消除了當發送數據至計算機分析時產生的延遲

　　●-內建、用戶定義的數學函數用于計算推導參數
