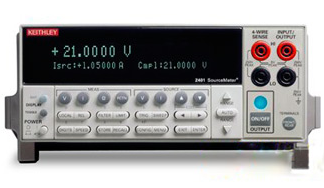

吉時利2401數字源表如何對電壓、電阻和電流進行測量？

　　吉時利2401數字源表主要特點及優點：

　　◆設計用于高速直流參數測度。

　　◆吉時利2401系列提供動態范圍：1μV - 20V ，10pA - 1A。

　　◆四象限工作，I-V曲線測量。

　　◆KEITHLEY2401數字源表具有0.012%的精確度，6 1/2測量分辨率。

　　◆可程控電流驅動和電壓測量鉗位的6位線電阻測量。

　　◆在4 1/2 數位時通過GPIB達1700讀數/秒。

　　·數字I/O提供快速分選與機械手連接。

　　◆GPIB, RS-232, 和觸發式連接面板。

　　◆TestPoint and LabVIEW驅動。

　　Keithley吉時利SourceMeter(數字源表)系列是專為那些要求緊密結合激勵源和測量功能，要求精密電壓源并同時進行電流與電壓測量的測試應用而設計的。所有源表均由一個精密的、低噪聲、高穩定的帶回讀功能的直流電源和一個低噪聲、高重復性、高輸入阻抗的6 1/2位多功能表組成，形成了緊湊的單通道直流參數測試儀。吉時利數字源表其功能相當于電壓源、電流源、電壓表、電流表和電阻表的綜合體。通信、半導體、計算機、汽車與醫療行業的元件與模塊制造商都將發現，源表儀器對于各種特征分析與生產過程測試都極具實用價值。

　　Keithley吉時利2401型數字源表非常適合于測試各種器件，包括二極管、電阻、電阻網絡、有源電路保護器件，以及便攜式電池供電設備和元件。KEITHLEY2401吉時利也可以用作系統電源和IDDQ測試應用。

　　如何使用數字萬用表對電壓、電阻和電流進行測量

　　一、測量電壓:數字萬用表的一個最基本的功能就是測量電壓，典型的直流電壓源就是電池，例如汽車用的電池。交流電壓通常由發電機產生，最常見的交流電壓源就是家中墻上的插座。一些裝置將交流轉變?yōu)橹绷鳎珉娨?、音響、錄像機、計算機等電子設備，通過插在墻上的插座上的整流器，來把交流轉變?yōu)橹绷?直流電壓是這些電子設備所需的電源。

　　測試電壓，通常是解決電路問題時第一步要做的工作。如果沒有電壓或電壓過低、過高，在進一步檢查之前，首先要解決電源問題。交流電壓的波形可能是正弦(正弦波)或非正弦(鋸齒波、方波等)。

　　數字萬用表測量電壓的步驟：1、選擇所需的擋位與量程;2、將黑表筆插入COM口，將紅表筆插入電壓輸入插口;3、將表筆頭跨接在負載或電源兩端(并在電路上);4、察看讀數，并確認單位。在測量電壓時為了正確讀出直流電壓的極性(±)，將紅色表筆接電路正極，黑色表筆接負極或電路地。如果用相反的接法，有自動調換極性功能的數字多用表會顯示負號來指示負的極性，此時如果是模擬指針萬用表，就會有損壞萬用表的危險。在測量高壓時需要使用高壓探頭，例如用在電視機、錄像機的維修，承受40kV的高壓。但是這些高壓探頭不能用在高壓同時伴隨著高能量的電力方面，只能應用在低能方面。二、測量電阻:電阻值一般變化很大，從幾毫歐(mΩ)的接觸電阻到幾十億歐姆的絕緣電阻。許多數字萬用表測量電阻可以小至0.1歐姆、高至300兆歐。極大的電阻，數字萬用表一般會顯示“OL”，表示被測電阻超過了量程。測量開路時，會顯示“OL”。必須在關掉電路電源的情況下測量電阻，否則對表或電路板會有損壞。某些數字萬用表提供了在電阻方式下誤接入電壓信號時進行保護的功能。不同型號的數字多用表有不同的保護能力。在進行低電阻的精確測量時，必須從測量值中減去測量導線的電阻。典型的測試導線的阻值在0.2Ω到0.5Ω之間。

　　二、測量電阻:電阻值一般變化很大，從幾毫歐(mΩ)的接觸電阻到幾十億歐姆的絕緣電阻。許多數字萬用表測量電阻可以小至0.1歐姆、高至300兆歐。極大的電阻，數字萬用表一般會顯示“OL”，表示被測電阻超過了量程。測量開路時，會顯示“OL”。必須在關掉電路電源的情況下測量電阻，否則對表或電路板會有損壞。某些數字萬用表提供了在電阻方式下誤接入電壓信號時進行保護的功能。不同型號的數字多用表有不同的保護能力。在進行低電阻的精確測量時，必須從測量值中減去測量導線的電阻。典型的測試導線的阻值在0.2Ω到0.5Ω之間。

　　如果測試導線的阻值大于1Ω，測試導線就要更換了。如果數字萬用表為測量電阻提供小于0.6V的直流電壓，就可以測量電路板上由二極管或半導體隔離的電阻值。從而不用將電阻拆下來就可以測試。數字萬用表測量電阻的步驟(一定要注意在測試電阻使關掉電阻電源)：1、關掉電路電源;2、選擇電阻擋;3、將黑表筆插入COM插孔，紅表筆插入電阻測試插孔;4、將表筆探頭跨接到被測元件或電路的兩端;5、察看讀數，并注意單位歐姆(Ω)、千歐(kΩ)、還是兆歐(MΩ)。三、通斷測量:通斷就是通過快速電阻測量來區分開路或短路。帶有通斷蜂鳴的數字萬用表時通斷測量更加簡單、快捷。當測到一個短路電路時，數字萬用表發出峰鳴，所以在測試時無需看數字萬用表。不同型號的數字萬用表有不同的觸發電阻值。

　　三、通斷測量:通斷就是通過快速電阻測量來區分開路或短路。帶有通斷蜂鳴的數字萬用表時通斷測量更加簡單、快捷。當測到一個短路電路時，數字萬用表發出峰鳴，所以在測試時無需看數字萬用表。不同型號的數字萬用表有不同的觸發電阻值。

　　四、二極管測試:二極管就像一個電子開關，如果電壓高于一個特定的值時，二極管就會導通。通常硅二極管導通電壓為0.6V，并且二極管只允許電流單向流動。當檢查二極管或晶結時，數字萬用表不僅會給出一個很寬的讀數范圍，還會給出大于50mA的驅動電流。在測量含有二極管的電路的電阻時，數字萬用表的測試電壓會低于0.6V，防止晶結導通。

　　在選擇二極管測試時，測試電壓升高，以便檢查二極管或半導體晶結的功能。某些數字萬用表有二極管測試功能，此功能測量并顯示二極管兩端的實際壓降，硅結點在正向測試時的壓降應該是低于0.7V，在反向測試時電路開路。

　　五、測量電流:數字萬用表測量電流是一個很重要的功能，與數字萬用表測量其它量不同。直接電流測量法就是將數字萬用表直接串到被測電路上，讓被測電路電流直接流過數字萬用表內部電路。
