泰克科技的USB頻譜分析儀產品——RSA306B藍牙發射性能測試

　　頻譜分析儀是研究電信號頻譜結構的儀器，用于信號失真度、調制度、譜純度、頻率穩定度和交調失真等信號參數的測量，可用以測量放大器和濾波器等電路系統的某些參數，是一種多用途的電子測量儀器。它又可稱為頻域示波器、跟蹤示波器、分析示波器、諧波分析器、頻率特性分析儀或傅里葉分析儀等?，F(xiàn)代頻譜分析儀能以模擬方式或數字方式顯示分析結果，能分析1赫以下的甚低頻到亞毫米波段的全部無線電頻段的電信號。儀器內部若采用數字電路和微處理器，具有存儲和運算功能;配置標準接口，就容易構成自動測試系統?；诳焖俑道锶~變換(FFT)的現代頻譜分析儀，通過傅里葉運算將被測信號分解成分立的頻率分量，達到與傳統頻譜分析儀同樣的結果。這種新型的頻譜分析儀采用數字方法直接由模擬/數字轉換器(ADC)對輸入信號取樣,再經FFT處理后獲得頻譜分布圖。

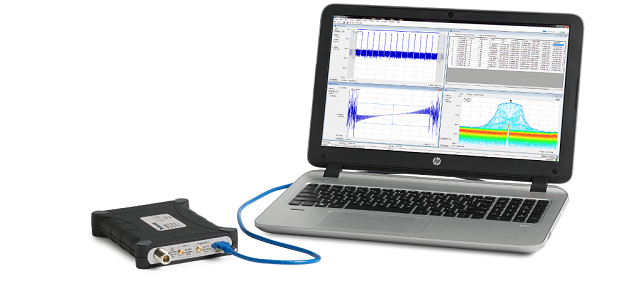

　　下面，我們來看一款泰克科技的USB頻譜分析儀產品——RSA306B。

　　RSA306B 提供了全功能頻譜分析和深入的信號分析功能，任 何以前的產品都無法比肩其價格。通過使用最新商用接口及計算能力，RSA306B 把信號采集與測量分開，明顯降低了儀 器硬件的成本。數據分析、存儲和重放都在電腦、平板電腦或筆記本電腦上進行。從采集硬件中單獨管理 PC，可以簡便地 升級計算機，最大限度地減少 IT 管理問題。

　　RSA306B 運行 SignalVu-PC，這一強大的程序是泰克高性能 信號分析儀的基礎。SignalVu-PC 提供了以前經濟型解決方案中沒有提供的深入分析功能。DPX 頻譜/三維頻譜圖的實時 處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口，也可以使用 標配的應用編程接口(API)，其提供了一套豐富的命令和測量功能。另外還為 API 提供了 MATLAB 驅動程序，可以與 MATLAB 和儀器控制工具箱一起使用。

　　RSA306B使得監測變得異常簡便。頻譜模板測試捕獲頻域中發現的瞬態信 號細節，如間歇性干擾。模板測試可以設置成停止采集、保存采集、保存圖片、發送聲音警報。

　　RSA306B 和 SignalVu-PC 可以簡便地執行 EMI 預一致性測 試和診斷測量?？梢栽谛Ｕ募休斎牒痛鎯ψ兯推鳌⑻炀€、前置放大器和電纜增益/損耗，可以使用 SignalVu-PC 的標準雜散測量功能，為測試確定極限行。RSA306B在 30MHz ~ 960 MHz 測試的測試中， FCC Part 15 Class A 極限表現良好。 藍色譜線是捕獲的環境特點。違規記錄將保存在結果表中?？梢允褂眠x項 SVQP 增加 CISPR 準峰值和平均值檢測器。可以使用選項 EMCVU 增加 EMC 預一致性測試解決方案。此選項支持許多預定義的限制線。它還新增了一個向?qū)?，用于輕松一鍵設置建議的天線、LISN 和其他 EMC 附件。在使用新 EMC-EMI 顯示時，您只能在出現故障時使用耗時的準峰值以便加快測試。此顯示也提供一鍵環境測量。檢查工具用于在 本地測量感興趣的頻率，無需掃描。

　　在物聯網中，無線技術包括有：RFID、Zigbee、藍牙、WiFi、移動通信等，目前在設計這些RF中，主要面臨的測試挑戰是射頻技術/模塊的選擇。例如射頻技術的選擇包括了頻率、網絡拓?fù)?、傳輸距離及能耗。

　　泰克科技高性價比頻譜分析儀：RSA306B，高達40M帶寬分析。RSA306B的核心技術—實時頻譜顯示(DXP)技術的應用：提高發現偶發信號的概率、區分同頻不同頻率的信號、將動態信號變?yōu)殪o態。傳統的頻譜分析儀是使用掃頻式分析方法，而RSA306B是使用實時的FFT，分析頻率可達100uS，處于業內領先地位。
