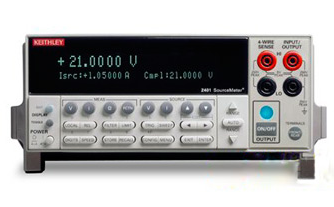

吉時利2401數字源表有什么測試功能

　　吉時利數字源表系列專用于要求緊密結合源和測量 的測試應用。全部數字源表型號都提供精密電壓源和電 流源以及測量功能。每款數字源表既是高度穩定的直流 電源也是真儀器級的6位半萬用表。此電源的特性包括 低噪聲、精密和回讀。此萬用表的功能包括可重復性高 和低噪聲。最終形成了緊湊、單通道、直流參數測試儀。 在工作時，這些儀器能用作電壓源、電流源、電壓表、電 流表和歐姆表。通信、半導體、計算機、汽車和醫療行業 的組件和模塊制造商會發現吉時利數字源表是適于特 性分析和生產測試等廣泛應用的重要源表。

　　吉時利2401數字源表主要特性：

　　?集5臺儀器的功能于一體(IV源、IVR 測量)

　　?6種模式：20W~100W直流、1000W脈沖、1100V至1μV、10A至10pA

　　?源和阱(4象限)工作

　　?0.012%基礎測量精度(6位半分辨率)

　　?2線、4線和6線遠程電壓源和測量感測

　　?1700讀數/秒(4位半分辨率)，通過GPIB

　　?通過/失效比較器用于快速排序/分選

　　?提供高速感測線接觸檢查功能

　　?可編程DIO端口用于自動化/處理程序/探針控制

　　?標準SCPI GPIB、RS232和吉時利觸發鏈路接口

　　?吉時利LabTracer 2.0版I-V曲線跟蹤應用軟件(下載)

　　吉時利2401數字源表典型應用

　　設備：

　　?分立半導體器件

　　?無源器件

　　?瞬變抑制器件

　　?IC、RFIC、MMIC

　　?激光二極管、激光二極管模塊、LED、光檢測器

　　?電路保護器件：TVS、MOV、保險絲等

　　?氣袋

　　?連接器、開關、繼電器

　　測試：

　　?漏電

　　?低電壓/電阻

　　?LIV

　　?IDDQ

　　?I-V特性分析

　　?隔離和印制線電阻

　　?溫度系數

　　?正向電壓、反向擊穿、漏電流

　　?直流參數測試

　　?直流電源

　　?HIPOT

　　?絕緣耐壓測試序列舉例

　　緊湊集成儀器的優點

　　通過在單臺裝置中連接源和測量電路，這些儀器能 提供多種優于單獨的源和測量?jī)x器構建的系統。例如， 它們極大地縮短了測試站開發，建立和維護所需的時 間，同時降低了購買系統的整體成本。通過去除與使用 多臺儀器相關的復雜同步和連接問題，它們簡化了測試 過程本身。而且，緊湊的半機架尺寸節省了測試架或測試臺的寶貴“空間”。

　　集5種儀器功能于一體(IV源、IVR測量)

　　源測量?jī)x器的精密耦合特點相對分立儀器具有許多優點。例如，它具有更短的測試時 間，通過減少GPIB的流量并簡化了遠程編程接口。它還保護被測設備在偶爾過載、熱失控 等情況下不被損壞。電流源和電壓源都可設置回讀使器件測量完整性最大化。如果回讀 達到可編程容限的極限，那么該源就被鉗位在此極限，從而提供錯誤保護。

　　I-V特性分析

　　所有數字源表均提供4象限工作。工作在第1和第3象限時，作為電源向負載輸出 功率。工作在第2和第4象限時，作為阱(負載)吸收能量。在源或阱工作期間都能測 量電壓、電流和電阻。

　　自動化以提高速度

　　吉時利2401數字源表提高了生產測試的效率。它能在提供電壓源或電流源的同時進行測量，無需 更改連接，因此適合于在不間斷生產環境中可靠 地工作。為了提供生產應用所需的吞吐率要求， 數字源表具有許多內建功能因而能運行復雜的 測試序列，無需速度較低的計算機控制或GPIB通 信。
