Keithley2400數字源表的應用

　　什么是Keithley2400數字源表? Keithley2400數字源表功能特點是什么?和小編一起來了解一下吧!!!

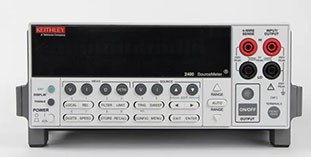

　　Keithley2400數字源表

　　吉時利數字源表能夠提供四象限工作。工作在第一和第三象限時，作為電源向負載輸出功率。工作在第二和第四象限時，作為阱(負載)吸收能量。在源或阱工作期間都能測量電壓、電流和電阻。

　　三種基本掃描波形

　　2400 型數字源表包含吉時利專有的觸發鏈路接口，能與多種吉時利其它儀器建立高速、無縫的通信。還可以進行標準 4 線以及 6 線、帶防護的電阻測量并且能配置為恒流或恒壓方法。獨有的 6 線電阻測量方法，除了 4 線感測和源測試線之外，還使用防護和防護感測線，鎖定并行電流路徑，當測量電阻排或混合電路隔離被測元件時，允許用戶用 2400 系列源表簡捷地配置和繪制數據，從而能輕易實現多達四臺終端器件的特性分析。

　　功能特點

　　1.集5臺儀器的功能于一體(IV 源、IVR 測量)

　　2.輸出與測量范圍：20W~100W 直流、1100V 至 1μV、10A 至 10pA、1000W 脈沖

　　3.源和阱(4 象限)工作

　　4.0 .012% 基礎測量精度(6 位半分辨率)

　　5.2 線、4 線和 6 線遠程電壓源和測量感測

　　6.1700 讀數/秒(4 位半分辨率)，通過 GPIB

　　7.通過/失效比較器用于快速排序/分選

　　8.提供高速感測線接觸檢查功能

　　9.可編程 DIO 端口用于自動化/處理程序/探針控制10、標準 SCPI GPIB、RS232 和吉時利觸發鏈路接口

　　面板介紹

　　前面板按鍵介紹

　　Power：電源開關

　　MEAS 選擇鍵：選擇所欲量測的訊號

　　1. V 量測電壓

　　2. I 量測電流

　　3. Ω 量測電阻

　　4. FCTN 量測功率 , 補償電阻 ,電壓系數 , 變電阻ALPHA 值 ,百分率

　　(初始設定為功率)

　　SOURCE 選擇鍵：選擇電源輸出型式

　　1. V 輸出電壓

　　2. I 輸出電流

　　3. △/▽ 增加或減少輸出值或箝位值 (Cmpl)

　　操作鍵：

　　1. EDIT 選擇設定電源輸出值或箝位值

　　2. TOGGLE 切換輸出值與量測值位置

　　3. LOCAL 取消遠程計算機控制,回到儀器面板控制

　　4. REL 開啟/取消參考數值比較

　　5. FILTER 開啟/取消數字濾波

　　6. LIMIT 開啟/取消限制值測試

　　7. TRIG 從面板觸發開始量測

　　8. SWEEP 開始輸出設定好的掃瞄電壓或電流

　　9. DIGITS 改變量測顯示數字

　　10. SPEED 改變量測速度及精準度

　　11. STORE 設定記憶數量并開始儲存

　　12. RECALL 顯示儲存的量測數值

　　13. CONFIG 設定 (加上其它按鍵，如 CONFIG + SWEEP 可設定掃瞄輸出)

　　14. MENU 進入可儲存設定值,更改通訊方式(IEEE-488 or RS232),或校正

　　15. EXIT 跳出

　　16. ENTER 確認

　　17. RANGE： 范圍選擇量程范圍選擇鍵：

　　1. △ 更改為較大的范圍

　　2. ▽ 更改為較小的范圍

　　3. AUTO 自動切換至最佳范圍

　　OUTPUT：

　　1. ON/OFF 開啟/取消電源輸出

　　Keithley2400數字源表的應用

　　A 輸出電壓,量測電流

　　B 輸出電流,量測電壓

　　C 量測電阻

　　D 量測功率

　　E 補償電阻(Offset Compensated Ω)

　　F 量測變阻器 α 值(Varistor α)

　　G 量測電壓系數

　　H 量測百分比

　　注意事項

　　1. 如何設定輸出電源值?

　　答：先選擇所要輸出的電源類型，電壓輸出或電流輸出，然后按「EDIT」，光標將停在左下方「電源輸出值」(Isrc 或是 Vsrc)，可按 EDIT 左、右鍵來改變光標位置，并可直接按各按鍵來設定數值(如按「LOCAL」即”0”， 「REL」即”1” …)，或按△和▽來改變數值。

　　2. 何謂箝位值(compliance)?如何設定箝位值?

　　答：為保護儀器本身及待測組件，避免因輸出電路短路造成組件及儀器損壞，所以必須設定一箝制準位，若量測值大于箝制準位則自動被限制于箝制準位，以保護組件及儀器安全(若量測值大于箝制準位則屏幕右下方「Cmpl」會閃爍，并限制于所設定的箝位值)。因此如果是輸出電壓，我們必須設定量測電流的箝位值;反之如果是輸出電流，我們必須設定量測電壓的箝位值。設定方式如下：

　　先選擇所要輸出的電源類型，電壓輸出或電流輸出，然后按「EDIT」兩下，光標將停在右下方「箝位值」(Cmpl)，可按 EDIT 左、右鍵來改變光標位置，并可直接按各按鍵來設定數值(如按「LOCAL」即”0”， 「REL」即”1” …)，或按△和▽來改變數值。
